用途:
四角加压研磨机
  • 对光纤连接器的端面进行精细研磨, 使光纤连接器达到光纤传输所需要的性能指标
  • 也可以对其它材质的类似产品(诸如陶瓷、石英、玻璃、金属、塑胶等材料)的表面进行精细研磨。
  • 性能特点:
  • 四角加压的研磨结构,研磨质量稳定
  • 相对于中心加压式研磨机, 因为采用更大的夹具以及研磨盘, 因此可以同时研磨更多的连接器
  • 研磨1个或32个连接器的品质差异化很小
  • 操作简单,效率高
  • 可靠性高,保养容易
  • 技术参数:
  • 电源
    电压 220~240V AC,50/60Hz
    功率 80W
  • 驱动元件
    自转驱动马达 220~240V AC,50/60Hz
    公转驱动马达 6W带减速箱同步电机, 转速2rpm
    冷却风扇 90mm直径的轴流风扇
  • 控制元件
    时间控制器 控制研磨的时间
    转速控制器 控制研磨机的自转速度
    电源开关 接通电源
    启动开关 绿色按钮, 按下即启动运转
    停止开关 红色按钮, 按下即停止运转
  • 研磨耗材
    研磨砂纸 外径127mm (即5寸), 常用粒度9u, 3u, 6u
    抛光砂纸 用于最后一道工序, 即在研磨之后, 对研磨表面进行抛光
    研磨胶垫 外径127mm (5寸), 5mm厚, 硅胶, 常用硬度有60度, 75度, 80度, 90度等
  • 研磨压力
    压力作用点 研磨夹具的四个对角
    压力机理 弹簧驱动导柱在导套中上下运动, 从而提供垂直的下压力给夹具
  • 外形尺寸与重量
    外形尺寸 长230 x 宽230 x 高255mm
    重量 23.5Kg
  • 操作步骤:

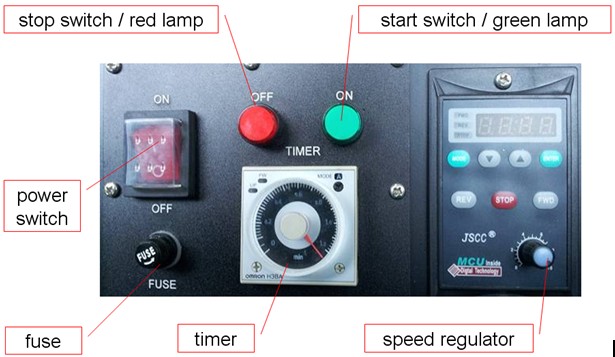

    四角加压研磨机控制面板
    1. 接通电源开关
    闭合电源开关, 红色指示灯亮, 冷却风扇开始运转.

    2. 按启动按钮
    按启动按钮, 绿色指示灯亮, 机器开始运转, 知道计时器计时时间到.

    当计时到, 机器自动停止, 绿色指示灯熄灭.

    3. 按停止按钮
    如果在机器运行过程中, 按下停止按钮, 机器将停止运转, 绿色指示灯灭.

    4. 断开电源开关
    当停止并关闭研磨机, 确保断开电源开关, 所有的指示灯熄灭.

    元件介绍---保险座
    可以逆时针旋转保险帽, 卸下保险座, 然后更换里面的保险丝.

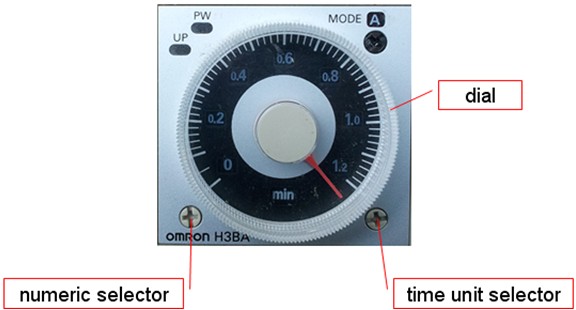

    元件介绍---计时器
    研磨机时间控制仪表
    时间单位选择: 每次旋转十字螺钉头, 将改变计时单位, 相应的计时单位会显示出来.
    * 可选的计时单位: 分, 小时, 十小时, 秒
    * 默认选择"分"

    数值范围选择: 每次旋转十字螺钉头, 将改变数值范围, 其数值档位如下:
    * 0~30
    * 0~1.2
    * 0~3
    * 0~12
    元件介绍---调速器
    研磨机调速器
    * 速度显示窗口: 数显马达转速
    * 速度调节旋钮: 旋转它即可改变马达速度
    * 其它按钮(比如MODE, ENTER, REV, FWD, STOP, UP, DOWN): 被禁用

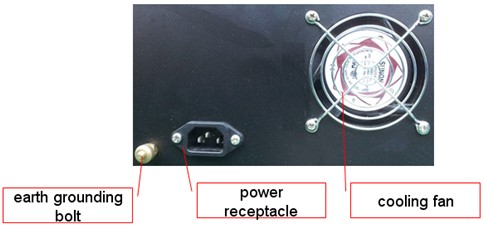

    元件介绍---后面板
    研磨机后面板
    电源插座: 将电源插头插入电源插座
    接地柱: 将机器接地
    研磨耗材---研磨胶垫

    根据不同的需求选择不同的研磨胶垫, 在使用过程中, 如果胶垫发生变形或则损坏, 就要更换, 一般地是一年换一次.

    a. 凸面研磨胶垫
    硅胶, 在胶垫背面中心位置一般有标识. 确保研磨垫上表面干净, 以便使研磨砂纸可靠地附着在上表面. 可以用双面胶带, 或则纯净水, 使研磨砂纸可靠地粘附在研磨胶垫上.
    但是不得采用诸如丙酮等试机, 因为它们会影响胶垫的材质.

    b. 平面研磨垫
    为玻璃材质, 底部粘附一层防滑胶垫,或则双面胶.
    确保研磨垫上表面干净, 以便使研磨砂纸可靠地附着在上表面. 可以用双面胶带, 或则纯净水, 使研磨砂纸可靠地粘附在研磨胶垫上.

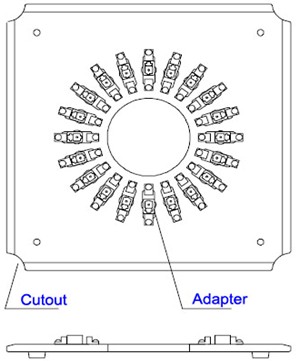

    研磨夹具
    研磨夹具
    * 有两类研磨夹具:(1) 用于PC类光纤连接器的研磨; (2) 用于APC类光纤研磨器的研磨
    * 夹具四角呈现圆形的切角, 与底板上的四个压力柱形成配合.
    * 夹具上均布有许多适配器, 用于固定被研磨的光纤连接器. 但完成"去胶"工序之后, 连接器的陶瓷插芯的端面必须突出夹具底面0.5mm. 这个突出高度对研磨的精度具有重要的影响.

    注意事项:
    * 要确保光纤连接器的陶瓷插芯的基准面以及陶瓷插孔干净, 以保证插芯突出夹具底面的高度, 从而达到理想的研磨效果.
    * 在将陶瓷插芯插入到夹具上之前, 一定要用无棉纸清洁陶瓷插芯以及夹具上的配孔.
    * 虽然夹具材质是不锈钢, 但是为了防止生锈, 建议在夹具使用完之后, 将所有的水迹擦干, 并且喷上一层防锈油.
    * 虽然夹具是经过了热处理, 非常硬, 但还是要避免折弯, 跌落或则任何其它的冲击.
