• 校验步骤
• 夹具寿命判断

1. 点击"校验"按钮 (如果是在正常测试状态点击该"按钮", 将询问"是否进入校验状态", 点击"确认"则进入校验状态, 软件的界面切换到校验状态, 在干涉环界面中出现一个"米"字绿色标示线)
2. 将标准插芯插入到夹具中, 使八角尾柄的#1数字朝上, 锁紧夹具.
3. 调节X/Y旋钮,使纤芯与绿色对中圆圈尽可能对中重叠.
4. 调节焦距, 是干涉环影像清晰, 然后点击按钮"校验", 启动一次扫描. 在扫描结束之后, 会看到干涉环界面上出现一个蓝色点, 表示该次扫描的顶点位置
5. 松开夹具, 将标准插芯顺时针选择45度, 使八角尾柄上的下一个数字朝上, 然后,锁紧夹具, 启动扫描, 重复该过程, 总共完成8次扫描.

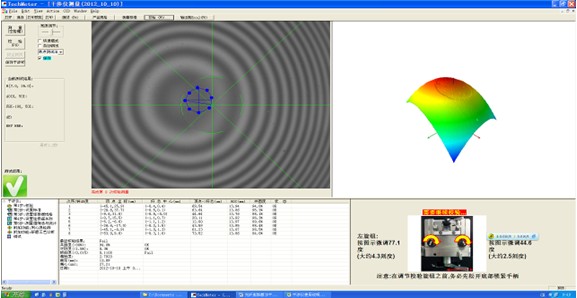

6. 当最后一次扫描完成之后, 将显示本次校验的结果. 如果校验不过, 按照提示调整校验钮.

通过查看校验的结果, 可以判断夹具的磨损程度.

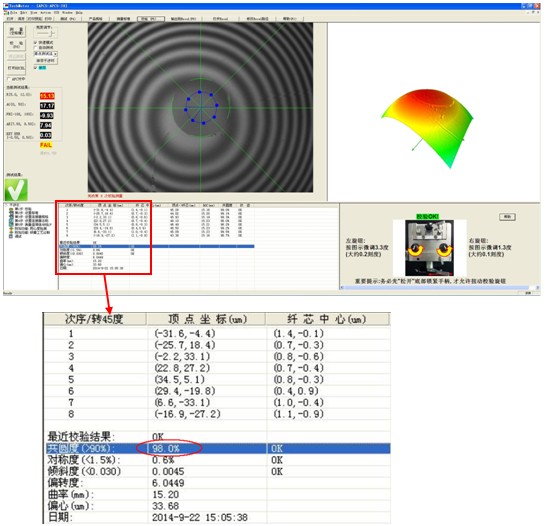

在完成校验之后, 将会显示"共圆度"(详见下面的示意图)

如果该指标小于90%, 表示夹具磨损(需要更换), 或则夹持不紧(调节夹具的锁紧程度, 确保插芯不会晃动)
