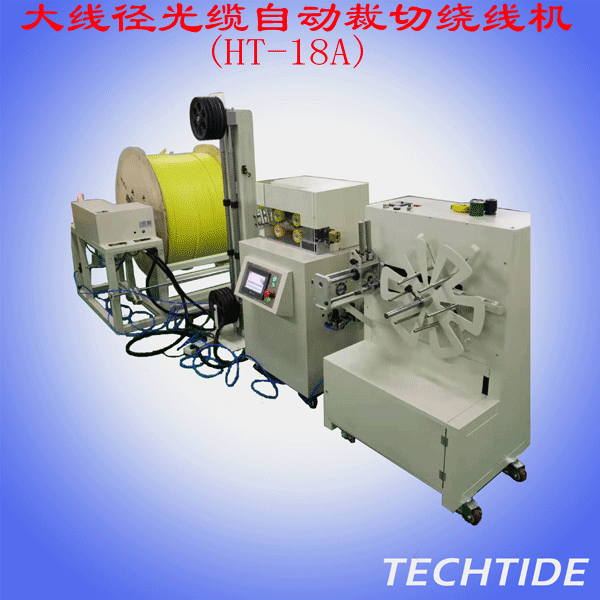

• 名称: 大线径光缆自动裁切绕线机
• 型号: HT-18A

---

目录

• 用途
• 优点
• 技术参数
• 视频

• 机器由放料机，张力架，裁切主机和排线收料机组成，用于室外光缆，多芯分支光缆等如Φ10mm以上线径光缆裁切。
• 将绕在料筒上的光缆展开，按照设定的长度 与数量，裁剪成段，然后收卷成盘。

• 自动化程度高: 自动完成从原料到成品全部过程，包括测长，计数，光缆展开，切断，排线和绕线。
• 缆盘升降方式:5T 电动升降机自动升降，气缸闭合装置，省时省力。
• 缆盘开合方式:气动开合，气缸推动顶锥锁紧缆盘。
• 长度计量精度高:闭环步进电机计长，长度精度0.3%。
• 效率高:以Φ13.5mm,重量420KG的96芯光缆，裁切长度30米长度为例，平均单根裁切时间为35秒。
• 线缆不受拉力:张力架使放料与收料速度平衡，同时避免光缆受到额外拉力。
• 排线整齐美观: 线缆光杆排线器和成圈头使收线整齐美观。
• 操作简单与灵活:触摸屏控制，可在一个界面，完成裁切长度，裁切数量，牵引速度等设置。
• 功能丰富:PLC与触摸屏控制，可实现更多功能。如在裁切过程可在任意设定长度位置暂停，以便标识光缆。
• 切断完全可靠:独特的杠杆增力裁切机构，裁切力可达到1.5T能彻底有效裁切手工无法裁切的多芯/铠状光缆

• 电压：220V AC，50/60Hz
• 功率：2.5KW
• 牵引速度：0-2m/s 可调
• 长度控制精度：0.3%
• 长度分辨率：2mm
• 裁切力：1.5T
• 光缆规格： Ф0.9 /Ф2.0 /Φ3.0 /Φ7.0mm单芯/多芯光缆
• 尺寸：长2100 x 宽800 x 高1100mm
• 净重：250Kg
