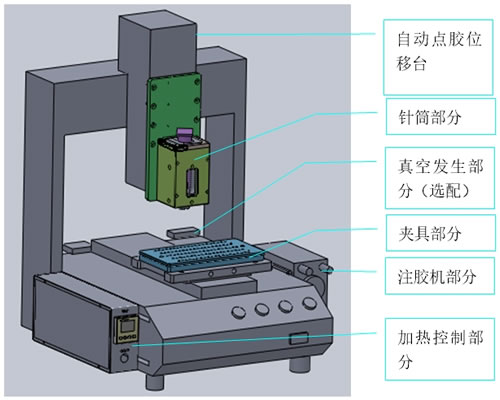

• 名称: 陶瓷插芯自动注胶机
• 型号: TECH-IN200C

• 用于光纤连接器制造过程中陶瓷插芯注胶, 注胶效率高, 注胶量控制准确, 适用于大批量生产光纤连接器生产厂家.
• 查看视频演示

• 全中文编程教导盒, 操作简单, 易学易懂, 弹指间轻松完成任何3D圆弧,圆形,点,线点胶路径点胶.
• 设备机身零件全部采用CNC一件加工有效保证X/Y/Z的一致性传动精度.
• 机器采用铝型材材料, 机身重量轻, 传动结构采用单条直线导轨传动.
• 点胶程序可通过U盘和教导盒上/下载和复制程序/胶量大小,粗细,速度,点胶时间, 路径可任意意设定.
• 胶桶用PTC 加热和温控系统, 保证胶水不受工作环境温度影响, 保证胶水注胶过程粘滞性稳定.
• 注胶机和注胶夹具真空负压系统, 保证胶水深度注入插芯125um孔中.
• 注胶效率高, 平均每秒中可完成一个插芯的注胶.精密的注胶夹具, 可在数秒内完成100只插芯的矩阵摆放.
• 点胶平台采用直线位移三轴机器人，实现x、y、z方向的运动。
• 本机器具有全中文操作界面，易学易用、操作简单。
• 软件具有画点、直线、多段线、三维圆弧(空间圆弧)、圆、跑道、距形、涂布、自动圆角、不规则三维样条曲线等图形元素；丰富的手工教导功能及图形预览功能。
• 程序可进行区域阵列复制，偏移操作，批量编辑，单步运行，I/O输入输出等功能。
• 具有加热、手动点胶、自动点胶、带真空（选配）等功能
• 可方便实现对针操作，在使用过程中无需重新设定程序等，傻瓜式操作，方便一线操作者掌握使用。
• 具有自动执行、自动复位、产量设定、加工时间计时器等功能
• 可根据需要方便切换和适应5CC~30CC之间的各种针筒。

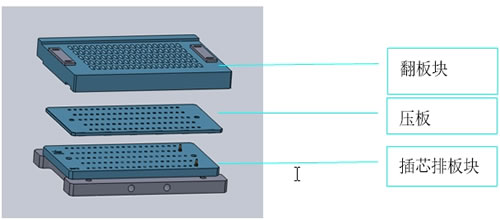

• 【组成部分】包含三个部分: 翻板块，压板，插芯排版块(参见下图)
• 【规格】2.5mm插芯: 100孔; 1.25mm插芯:200孔

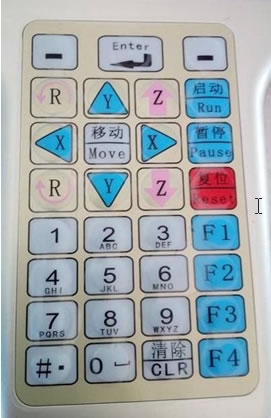

【用途】实现在线调试与编程(参见下图).

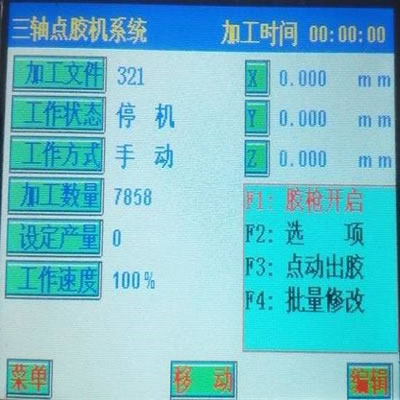

点胶机手持操作板开机自检后的初始画面.

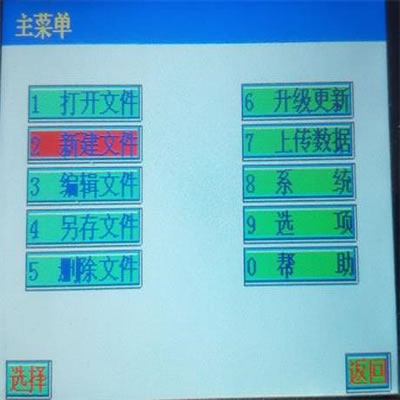

按面板左上角的"-"键进入主菜单，选新建文件（或者打开已有的文件）.

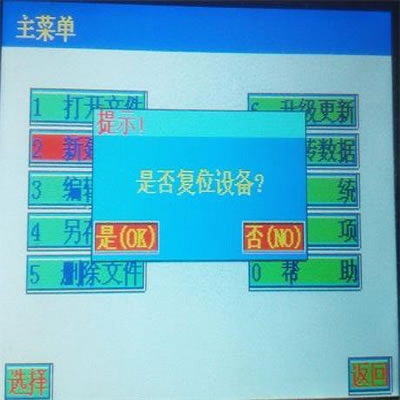

新建文件提示画面,选择＂是＂复位设备

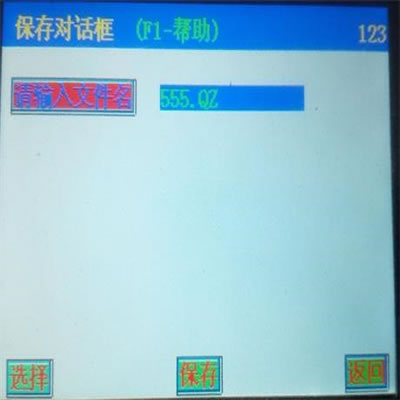

输入文件名，按＃号键可输入英文字符，保存后进入指令列表画面.

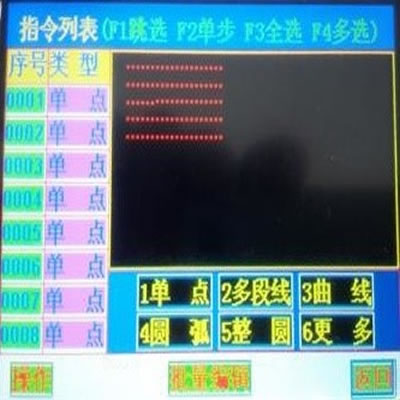

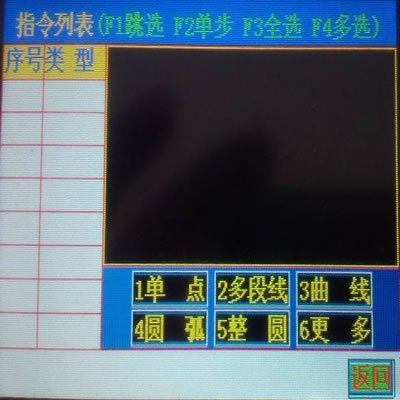

指令列表画面，按面板上"1"选单点．进入点坐标画面(若采用多段式点胶:按面板上面"2"键选多段线).一般使用单点点胶

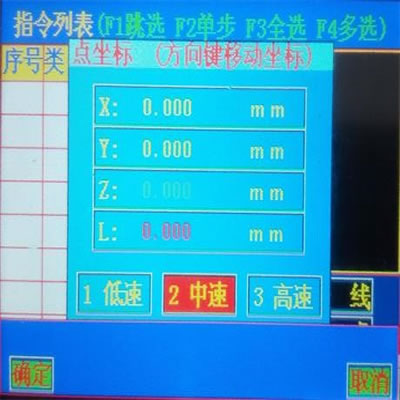

第一个点定位画面，先点面板"2"键选择中速（初次使用请勿选择高速，以免误操作弄坏针头或被点胶产品．）

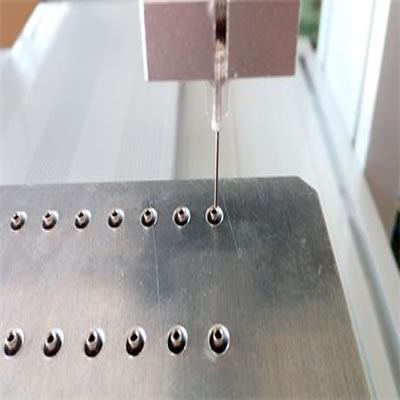

按方向键（Ｘ／Ｙ）,针头移到第一个点(左上角插针)正上方.

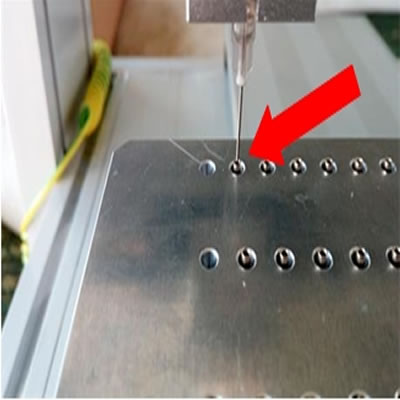

按 "1"键选择低速，按方向键（Ｚ）对针头位置进行微调并使针头平齐插芯上表面（如步骤7图），记下Z值（比如18.339），若需要针头伸入插针的深度为1.8毫米，则调整Z值大约为（18.339+1.8=20.139）调整好后选确定回车键．

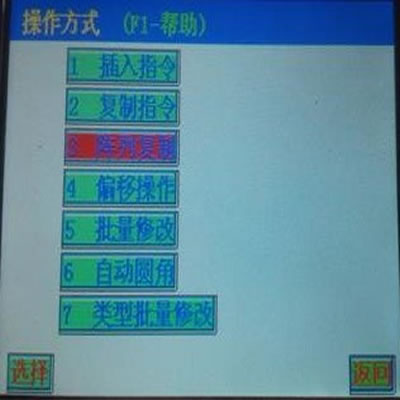

选择＂操作＂进入操作方式画面．选阵列复制,进入阵列复制操作画面

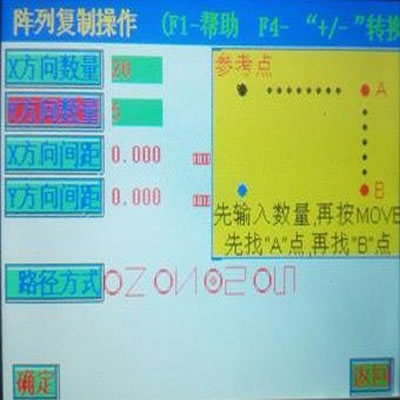

按方向键(Y)上下选择参数项,Ｘ方向数量输入Ｘ行数量，Ｙ方向数量输入Ｙ行数量，X方向间距按操作面板上按钮"移动",弹出A点定位.

按面板2键选择中速，按Ｚ↑键退出针头，再按Ｘ键移动针头.

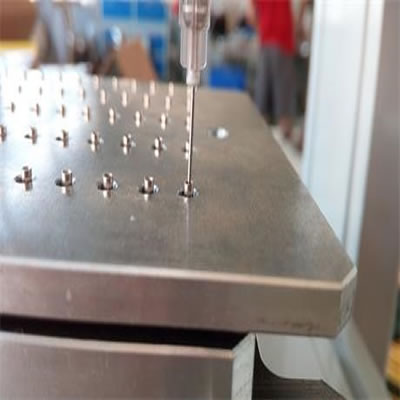

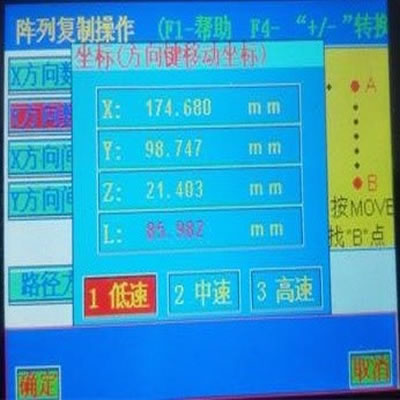

将针头移到右上角（Ａ点），按X\Y键微调对正，按前面步骤8确定深度。然后点击确定按钮

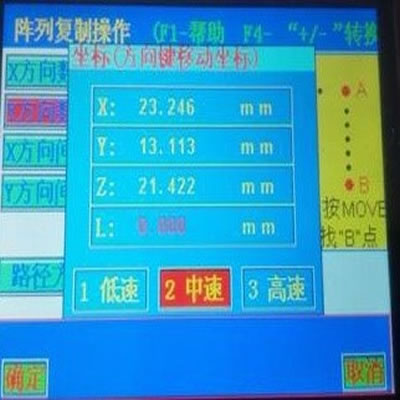

程序自动弹出移动到B点对话框，如步骤11将针头再移动到B点.

同样按步骤8确定好深度。再点击确定，确定好后自动增加100个阵列点

在操作面板Ｆ３全选，再按中间的"回车键"进行批量编辑.

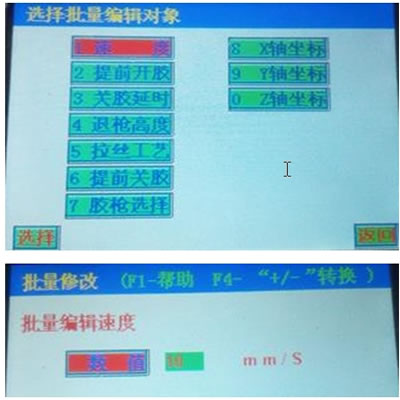

在批量编辑画面选择速度，可以批量编辑针头移动速度,速度一般为50MM/S．~100MM/S

选择提前开胶或关胶延时可以设定提前开胶（提前开胶表示注射胶水使用的时间），一般为1S左右和关胶延时（关胶延时表示胶水注射完毕后停留多少时间机器再抬起移动下一点），一般为0.2S左右(开胶时间与关胶延时视情况设定).退枪高度设定为4MM

全部设定好后，选择返回，文件参数自动保存下载．回到初始画面．

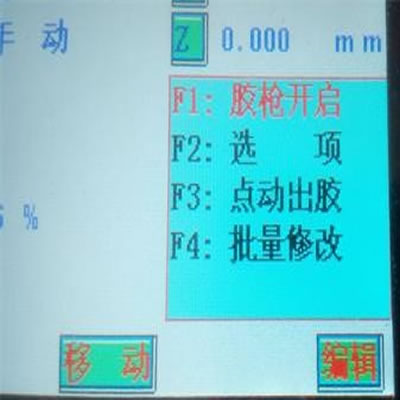

在初始画面，按Ｆ１－Ｆ４进行参数修改

特别注意，必须按Ｆ２进入选项画面进行参数修改，必须修改执行方式、复位方式，另产量设定里面不可以设定产量值防止到量报警，停机位置为原点0,0,0,定滴功能密码为1234，建议不设置定滴功能

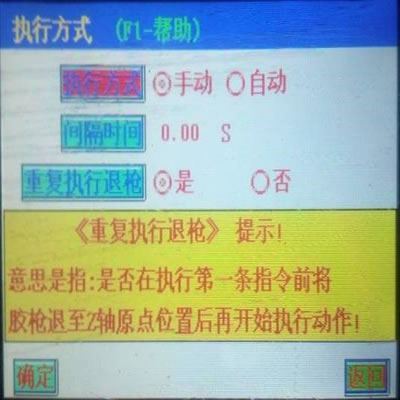

执行方式画面，设定如图。执行方式设定为手动，重复执行退枪设定为是.

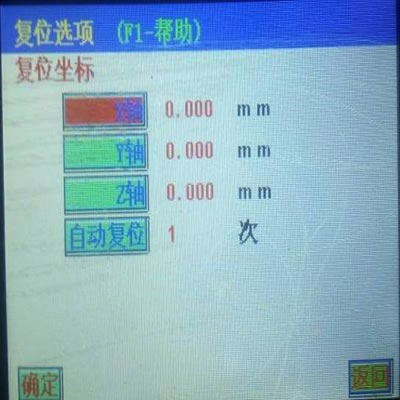

复位选项画面，如下图所示。复位设置为原点0，0，0，自动复位设置为1次

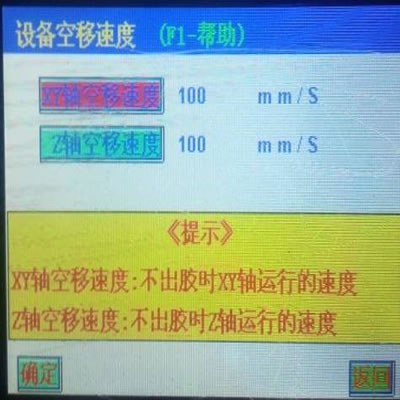

空移速度，建议设定为50~100

以上设置完毕，就可以开始点胶了。（对于配置真空的机型，需要在点胶过程中加入真空，参考加真空说明）
