光纤跳线生产工艺简介

本页描述光纤跳线的生产制造工艺步骤.

光纤跳线又称尾纤,包含光缆与光纤连接器,其中光纤连接器用于把两条光缆对接起来,使光信号能够从一条光缆传递到另外一条光缆.

为减小光信号在两条光缆对接面的损耗, 对光纤对接端面的形貌有特定的要求,需要专用的生产设备和测试仪器,以及特定的生产工艺才能达到.

本文对该制造工艺进行总结,其经验数据均来自于生产一线,得到生产与市场的验证,具有实际的指导意义

光纤跳线生产工艺
- 工序1：裁缆穿件
- 工序2：剥缆
- 工序3：剥纤
- 工序4：压尾柄
- 工序5：配胶
- 工序6：注胶穿纤
- 工序7：固化
- 工序8：切纤去胶
- 工序9：研磨
- 工序10：端面初检
- 工序11：组装压接
- 工序12：插回损测试
- 工序13：端面终检
- 工序14：包装
【工序详解】工序1 裁缆穿件
【工装设备】本工序用到的设备与工装夹具

工序1 裁缆穿件下一步工序: 剥缆

产品名称

所有跳线/尾纤中性作业指导书

工序名称

裁缆穿件

文件编号

THTD-SC-01

适用规格

所有跳线/尾纤

日期/版本

2008-12-13/A1

共 14 步第 1 步

操作说明

操作步骤

裁缆预留长度要求
订单要求长度L	预留长度
L <= 40米	10厘米
L > 40米	0

表1:裁缆长度

1.尾套 2.圆环 3.喇叭环 4.止动环 5.弹簧

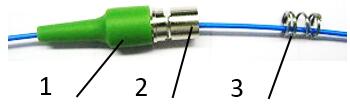

图1 SC 2.0/3.0 类型穿件图示

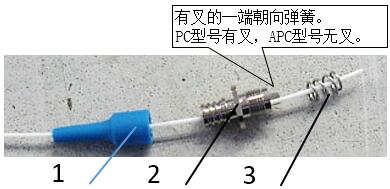

1.尾套 2.止动环 3..弹簧

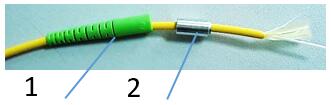

图2 SC 0.9 类型穿件图示

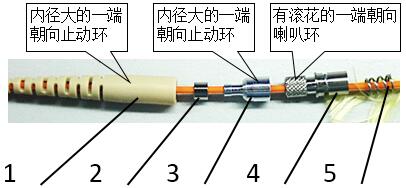

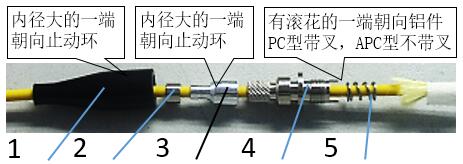

1.尾套 2.圆环 3.喇叭环 4.止动环 5.弹簧

图3 FC 2.0/3.0 类型穿件图示

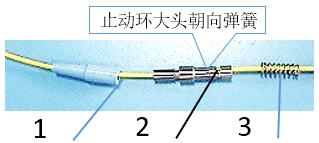

1.尾套 2.止动环 3.弹簧

图4 FC 0.9类型穿件图示

1.尾套 2.压接环

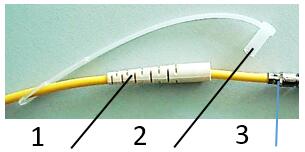

图5 ST 2.0 类型穿件图示

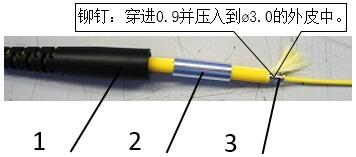

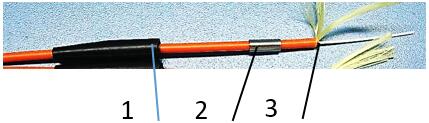

1.尾套 2.压接环 3.铆钉

图6 ST/LC 3.0 类型穿件图示

1.尾套 2.带压接环热缩管

图7 LC 2.0 类型穿件图示

1.尾套 2.压接环 3.铆钉

图8 SMA 3.0 类型穿件图示

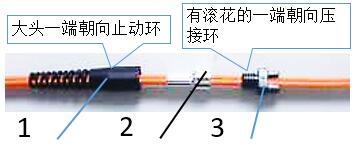

1.尾套 2.圆环 3.止动环

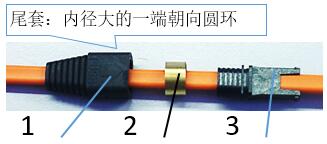

图9 MTP/MPO 穿件图示

1.尾套 2.压接环 3.止动环

图10 MTRJ 穿件图示

1.尾套 2.卡环 3.止动环 4.弹簧

图11 MU 2.0 穿件图示

1.尾套 2.止动环 3.弹簧

图12 MU 0.9 穿件图示

1.尾套 2.压接环

图13 E2000 2.0/3.0 穿件图示

1.尾套 2.压接环

图14 D4 2.0/3.0 穿件图示

1.尾套 2.压接环

图15 ESCON 3.0 穿件图示

1.尾套 2.扣入式防尘帽 3.压接环

图16 DIN 2.0/3.0穿件图示

1.尾套 2.压接环 3.扣入式防尘帽

图17 FDDI3.0 穿件图示

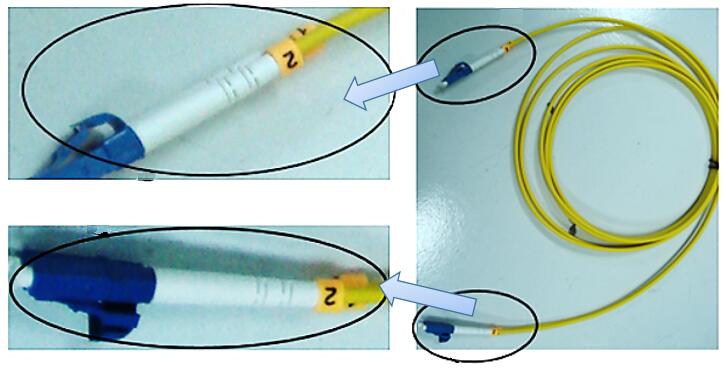

图18 双芯跳线标识环

中性连接器尾套要求对照表
连接器类型	SM尾套颜色	MM尾套颜色	APC尾套颜色
SC	蓝色	米色	绿色
FC	黑色	黑色	绿色
ST	黄色	黑色	绿色
LC	白色	白色	绿色
MTP/MPO	黑色	黑色	绿色
MTRJ	黑色	黑色	绿色
MU	蓝色	米色	绿色
DIN	白色	白色	绿色
D4	白色	白色	绿色
E2000	蓝色	米色	绿色
SMA	/	黑色	绿色
ESCON	黑色	黑色	/
FDDI	黑色	黑色	/
