产品： 点击观看 视频演示
- 名称: 3D干涉仪
- 型号: COSIN
简介：
- 3D干涉仪是光纤连接器与光纤跳线生产的测试设备,其中光纤高度的量测单位是纳米,因此本仪器是具有纳米级量测能力的极高精度设备,是综合高端光机电软件的高科技产品.
- 原来中国一直依赖进口,现在天海泰达彻底改变这种局面,并以更贴近生产需求的定制化功能,赢得客户青睐,出口海外.
- 2017年喜获来自上市公司"深圳杰普特"的13台3D干涉仪的采购订单, 图为安装与调试现场:
用途：
- 测量光纤连接器端面的形貌参数（纳米级）：
- 用于测量研磨光纤连接器的三维形貌
- 提取曲率半径 (ROC)
- 提取顶点偏移 (Apex Offset)
- 提取光纤高度
- 提取APC光纤连接器的研磨角度
- 提取APC光纤连接器定位键的角度
- 附加测试:
- 同心度, 陶瓷孔径
- 粗糙度, 划痕深度统计
- 球面度
- 抛光面积比例
- CpK,良率
- 3D表面任意选择的两个点的间距与高度差
性能特点：
- 测试速度快: 测试速度最快可达0.3秒
- 同心度测试: 能够检测陶瓷插芯的同心度
- 研磨工艺诊断：根据测试值与统计规律，指导优化研磨工艺
- 远程监控: 可远程监控干涉仪的测量数据
- CpK统计: 根据测试的历史记录, 自动计算CpK, 以业界普遍采用的量化方式评估品质水准
- 频率分析: 以频率图表的形式，显示被测量值的中值与波动范围
- 不良率统计: 实时统计不良率, 每完成一次测试, 就刷新不良率并显示出来
- 顶点分布统计: 将顶点偏移的历史记录, 以顶点矩阵的形式集中显示出来, 直观地反应顶点偏移的分布特点
- 曲率/顶偏/纤高的变化折线图: 以曲线的形式显示各测量值的变化规律
- 测试报表集中生成功能: 可以在完成一批测试之后，再逐个输出每次测量的3D报表，极大地提高了效率
- 数据保存容量: 采用数据库格式，以最安全的方式,可累计保存十年的测试数据
- 搜索引擎: 采用数据库搜索引擎，可以按照客户、订单、日期、结果、范围等快速的检索历史测量记录
- 定制3D报告模版: 可以自行定制报告模版，比如，添加Logo，修改颜色，字体，背景，布局等
- 三维测量: 可以测量3D模型上任意两点之间的距离与高度差，以便精细地对三维形貌进行分析,比如划痕深度,污渍宽度等.
- 三维剖切: 可以对纤芯端面的三维模型,进行不同角度的剖切，方便深入地观察研磨表面的形貌特征
- 界面: 页面各个视窗大小可由用户自行设置. 在同一个界面上集中显示了干涉环，3D，测试结果, 标准, 规格等所有相关信息, 相对于弹出式对话框的界面形式, 直观便捷.
- 保存三维图像: 可以保存测量之后的3D模型, 后续可以打开保存的3D 模型
- 校验钮外置: 将校验钮布置在前面板上, 相对于侧面内埋式的校验钮, 校验调节方便快捷
- 夹具质量评估: 在完成校验之后, 自动给出夹具的寿命的量化评估, 便于客观地把握夹具的寿命与品质.
- 自动测试: 在插入待测产品之后自动启动测试, 无须额外的按键或者鼠标操作, 提高了效率

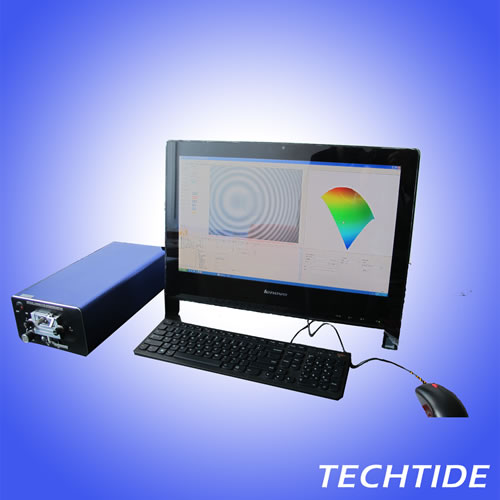

实物图片：
