• 名称: 12芯放线裁线机
• 型号: MYCL23-12
• 目录：
• 用途
• 优点
• 控制面板
• 控制面板按键功能说明
• 控制面板操作说明
• 控制面板设置示例
• 系统检测以及故障处理

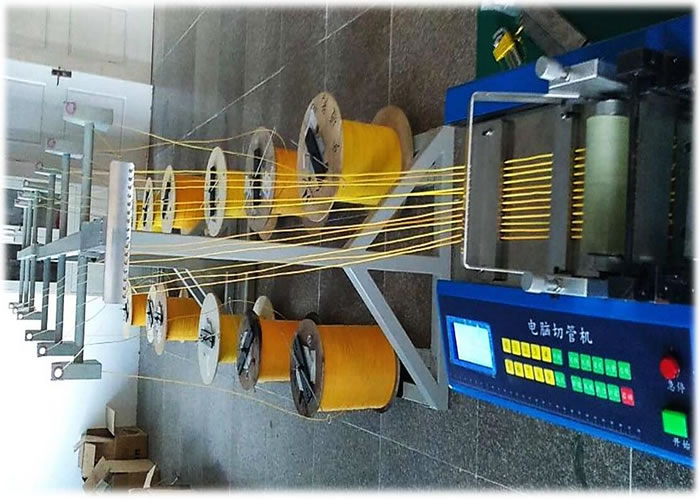

• 用于光缆的裁剪，将绕在料筒上的光缆展开，按照设定的长度与数量，裁剪成段。
• 本机可以同时对12个光缆桶进行裁剪，即同时裁切12根光缆，因此效率极高。

• 可同时裁缆12根: 效率特别高
• 精确设置: 可精确灵活地设置各种裁缆参数

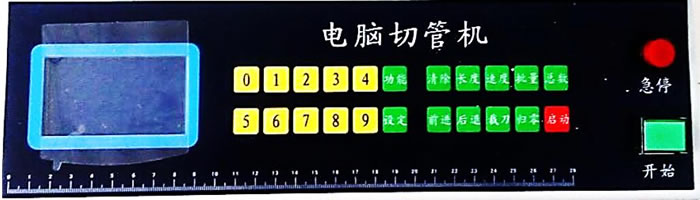

控制面板按键功能说明:

• +键：按此键滚轮正转，若在设定长度时， 可用来设置小数点以后的数字。
• -键： 按此键滚轮反转，若在设定长度时，可用来设置小数点以后的数字。
• CLR键： 按此键刀座单动1次，若在设定画面，可用来清除设定错误数值。
• LEN键： 按此键之后，再按数字键可设定长度A的尺寸。
• SPD键： 按此键之后，再按数字键可设定速度范围在00~99之间，数字越大速度越快，反之速度越慢。
• UNIT键： 按此键之后，再按数字键设定批量，范围在0~999之间，若批量设为0，则不会暂停。
• TOL键： 按此键之后，再按数字键设定总数。
• CUT键： 按此键之后，再按数字键设定裁刀A的裁刀次数。
• CMP归零键： 按此键即可清除已裁切次数显示。
• RUN启动键： 按此键即可开始工作。
• FUN功能键： 设定几个特殊的参数。
• F0: [下刀延迟]气缸刀下刀延迟时间再上刀。
• F1: [下刀间隔]气缸刀每刀之间的延尺时间。
• F2: [批量暂停]单位批量的暂停时间设定。若设定值为0，则会一直裁切至总数到达时才停机，必须再按一次归零（CMP）键，再按启动（RUN）键才能再启动.
• F3: [长度补尝功能]设定长度与实际长度有误差时可用此功能补偿. X=Y+Y*(F3/1000)

控制面板操作说明:

1. 按"长度"键设定所要裁切管带的长度；按"0～9"数字键输入所需管带的长度，按"+"或"-"键循环改变小数点后的数字，按"SET"键确认输入，长度显示刚才所设定的数值，也可按"CLR"键将输入清楚，按"停止"键返回主画面。
2. 按"SPD"键，设定走线的速度。数值越大速度越快，最小值0，最大值99。
3. 按"CUT"键，设定每次裁刀动作的次数。
4. 按"TOL"键，设定要裁切管带的数量。
5. 按"UNIT"键，设定裁切多少数量为1批。

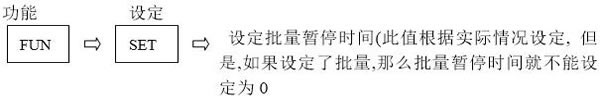

6. 按"FUN"键，再按数字键"2"，进行设定每次达到1批时需要暂停的时间。0～9秒，0表示无暂停。
7. 安装好所要裁切的管件。
8. 按"RUN"键，启动裁切控制。
9. 按"停止"键或"紧急停止"键，停止裁切动作。

【说明】以上设定数字后，必须按一次设定（SET）储存设定值，若完成设定，欲返回主画面，按停止（STOP）即可返回。

控制面板设置示例:

例如：需裁剪长度是80.5 m/m ，总数为1500条，每一包装的数量是15条。

第一步: 打开电源， 进入操作画面。

第二步: 设定切断长度80.5 (按以下步骤依次操作)

•

  若按超数时, 可按后退(一)键, 返回到前一个数字;

---

•

---

•

---

•

  选择合适的速度，速度由00~99分这100个速度段，数值越大速度越快，当材料伸缩性较大时或整卷材料较重又无辅助送料机配合时，速度应选择较慢.

---

•

---

•

---

•
• 完成以上设置后按停止(STOP)键, 退出设置模式, 此时画面上将显示您所设定的各项参数。
• 若发现在设置错误, 例如, 长度设定成了800.5m/m, 其它正确, 即可重复第1步进行更正。
• 置入材料：调整好隔料板，隔料板固定材料，使材料不会左、右偏移，但请勿将材料夹住，以免影响到材料裁切长度的精确度。
• 将材料送至上滚轮与下滚轮接触处, 按前进(+)键, 使材料前进至超过刀口位置, 按启动(RUN)键, 此时就实现了[裁剪自动化]。

现象		测试	可能故障	解决方法
裁刀故障 屏幕提示"刀异常"，峰鸣器间断报警	减速电机不转	按下"裁刀"键，主板上D8发光管点亮，按下"裁刀"键，主板上D8发光管不亮	主板控制信号良好，故障出在交流驱动到减速电机之间 主板控制信号故障	请检查主板到减速电机，启动电容之间的连线。
	减速电机转	用金属物体接触感应器，看感应器是否有指示。	如果无指示，感应器故障	请更换新的感应器
			如感应器正常	调整感应器和减速电机感应端的距离
		在感应器感应到物体时，检查主板上D2放光管是否同时有点亮指示	有指示，感应器信号正确输入到主板，主板出现故障	请联系销售商
			无指示，短路CON1接口在CON5方西的2个插针，此时如D2亮，则主板正常，否则故障出现在主板上	请联系销售商
步进电机不转	按下"+"或"-"键，电机未向前或向后转动	步进电机只向一个方向转	步进电机驱动为 方向脉冲式，只向一个方向转，说明驱动器的方向信号有问题，或驱动器有故障	请检查主板和步进驱动器的连接。 如驱动器故障请联系销售商
		步进电机2个方向都不转	查看步进驱动器上的电源是否有指示； 检查驱动器，主板，步进电机之间的连线。	如不能解决请联系销售商
常见故障报警：
1.在裁刀异常时，蜂鸣器会间断鸣叫且屏幕的右上角提示"刀异常"。此时按下"停止"键可以取消蜂鸣器报警。
2.在批量暂停时，蜂鸣器会出现间断鸣叫，以提示是批量暂停，当批量暂停时间过去时，蜂鸣器会自动停止鸣叫。
3.工作时步进电机突然变慢，查看主板上D11发光管是否处于发亮状态。如果D11点亮说明系统处于低电状态，边逆时针方向调整R25可调电阻，边按下"停止"键，使D11熄灭，系统即可恢复正常。如D11无熄灭请联系销售商。
